Радиостанция Неволина на Перевале.

https://dyatlovpass.com/resources/340/gallery/1S-10.jpg

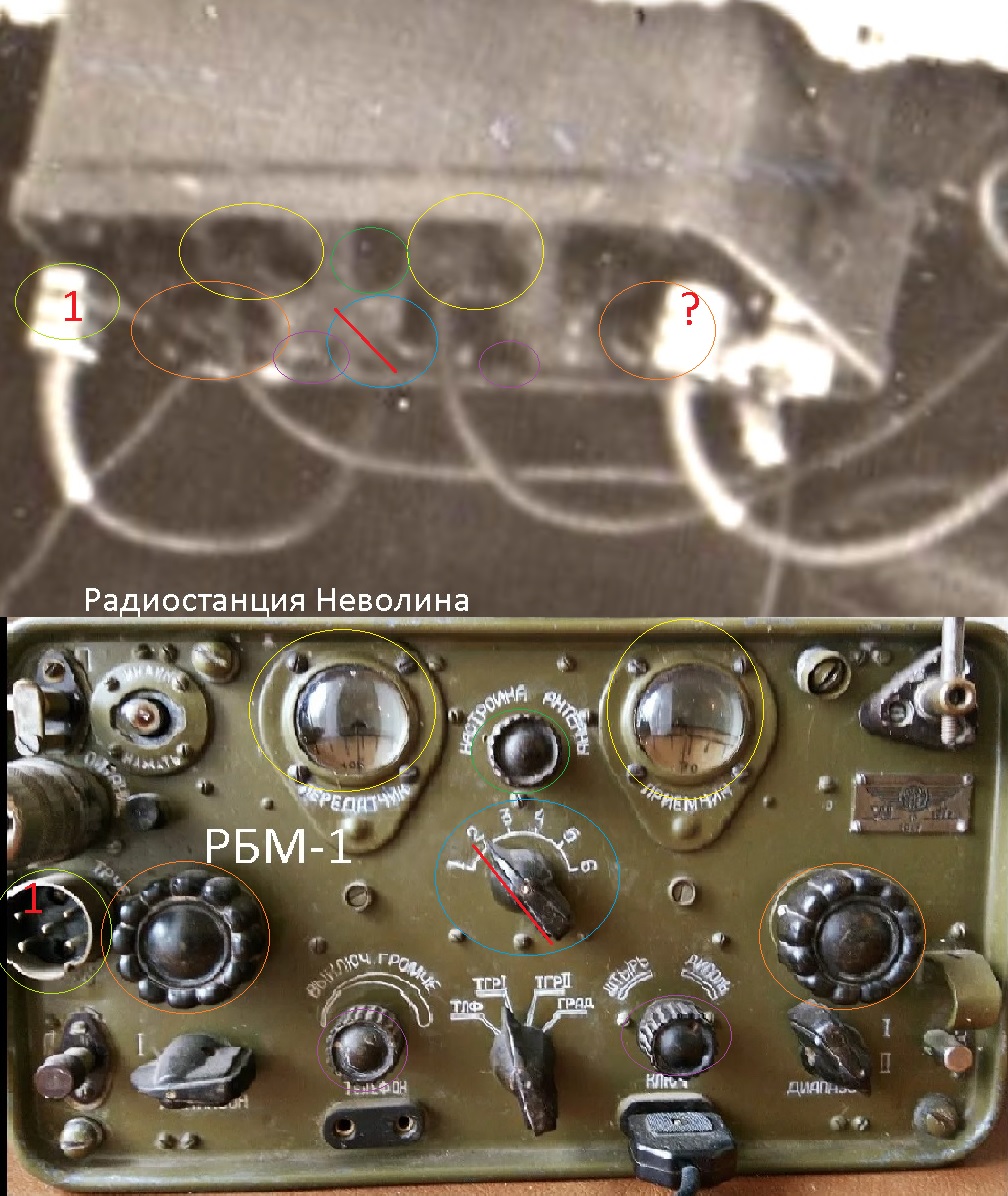

По фото, радиостанция давно опознана как РБМ-1. Но какая точно, по этому фото установить невозможно, РБМ-1 (старое название РБ-М, мощность 1 Вт) и РБМ-5 (5 Вт) практически в одинаковом корпусе. Так же мог быть гражданский вариант этой радиостанции-РПМС.

До 1944 года разъемы питания и телефонной трубки имели прямоугольную форму, располагались с обоих сторон.
С 1944 года - круглую ( оба располагались слева).
...
Некоторые особенности радиостанций РБМ-1 и РБМ-5 послевоенного выпуска.
...
Диапазон волн приемника и передатчика - 1,50-5 МГц. (фиксированные волны от №200 до №60)
..
Разъемы для фишки питания и телефонной трубки круглые, расположены по краям панели приемопередатчика.

http://forumimage.ru/uploads/20160824/1 … 666579.jpg

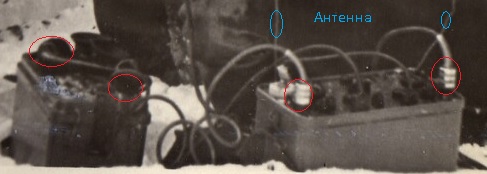

По фото у Неволина как раз такая. Антенна здесь диполь.

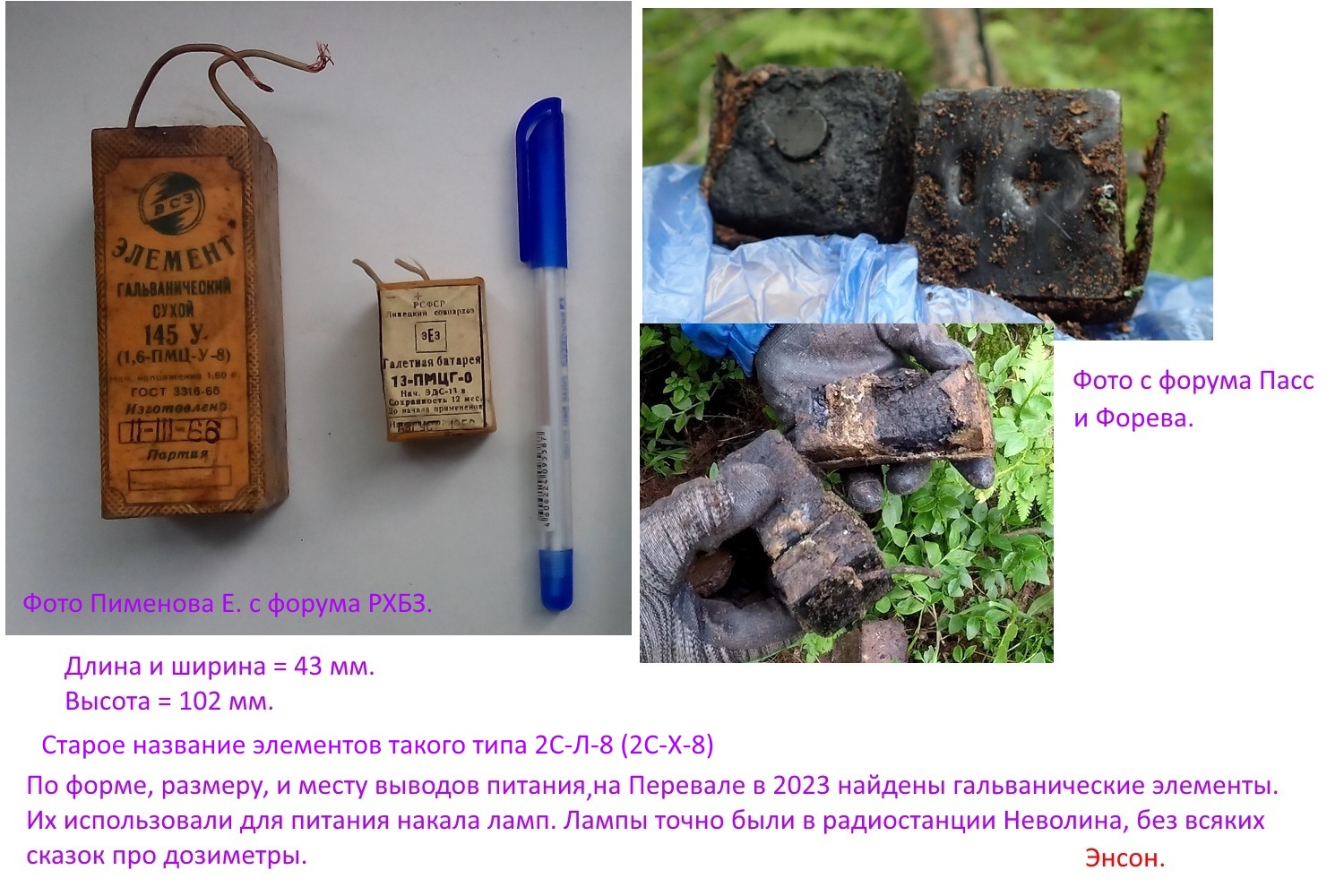

Питание приемо-передатчика осуществляется от аккумулятора накала 2НКН-24 и трех батарей БАС-80 или от двух аккумуляторов 2НКН-24 и вибропреобразователя ВПР-6.
Аккумуляторы нужно заряжать, значит возить в Ивдель, так что использовали так же и гальванические элементы.

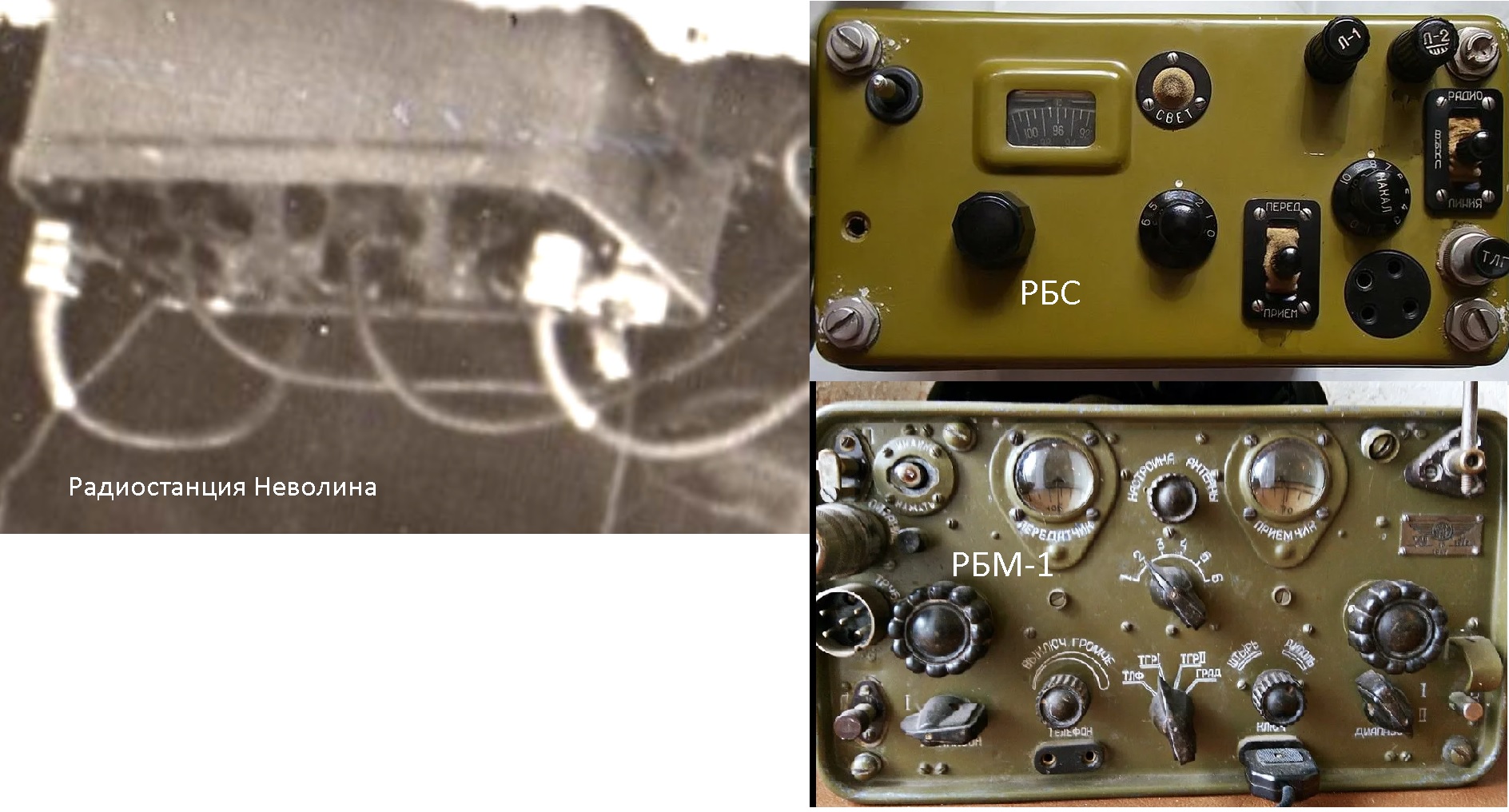

Различить внешне 1 от 5 можно было только по шильдику.
Схемно РБ-М-5 отличается от РБ-М (одноваттной) типом выходной лампы передатчика- лучевой тетрод типа 2П9М, вместо пентода СО-257.

Вот ещё подтверждение разницы. С форума радиолюбителей России, автор UA9OF.
Выходную лампу 2П9М для РБМ-5 они не найдут,

От него же о современном востановлении РБМ.

Для того, чтобы вместо 2К2М в радиостанцию поставить 2Ж27Л схему переделывать не надо!
Надо либо переделать лампу, либо изготовить переходники с локтала на октал.
Для того, чтобы вместо 2П9М втулить 4П1Л схему переделывать не надо!
Надо переделать лампу, либо изготовить переходник с локтала на октал.
Для того, чтобы вместо СО-257 втулить 2П29Л схему переделывать не надо.
Надо переделать лампу, либо сделать переходник с локтала на октал.
Самая трудность это СБ-242.Но и тут есть выход.
Характеристики из сети.
СО-257 - с выводом анода на верхний колпачок. СО-257 использовались в радиостанции РБМ-1 (батальонная, выходная мощность передатчика 1 ватт) . Передатчик выполнен на трех лампах СО-257.
Размер 75*30

Лампа 2П9М является оконечным лучевым тетродом, предназначенным для использования в выходном каскаде батарейных усилителей низкой частоты, или как генераторная лампа в передатчиках малой мощности. При анодном напряжении 250 V лампа отдает мощность 6 W (режим кл. А).
...
Размер лампы 2П9М — 105 X 41 mm.

http://audio-db.info/AudioDB/BazaPrakti … it/2P/2P9M

Если даже было ещё что-то, всё равно переделки небольшие, так что при наличии деталей, переделать из 1 Вт в 5 Вт для профи, уровня Неволина, проблем не составляло.

Характеристики.

Масса приёмопередатчика — 13 кг.
Масса упаковки питания — 14—16 кг.

Чувствительность телефонный режим=10мкВ. Телеграфный=1мкВ.

Диапазон разбит на 2 поддиапазона. 1,5 (200 м)-2,75 МГц (109 м) и 2,75-5 МГц (60 м).

Ток потребления передача (1 Вт). Анод- Экран=35 мА. Накал=1А.  Приём=10 мА и 0,5 А.

Комплектация антеннами.
1. Штыревая антенна длинной 1,8 м с пятилучевой звездочкой на вершине;

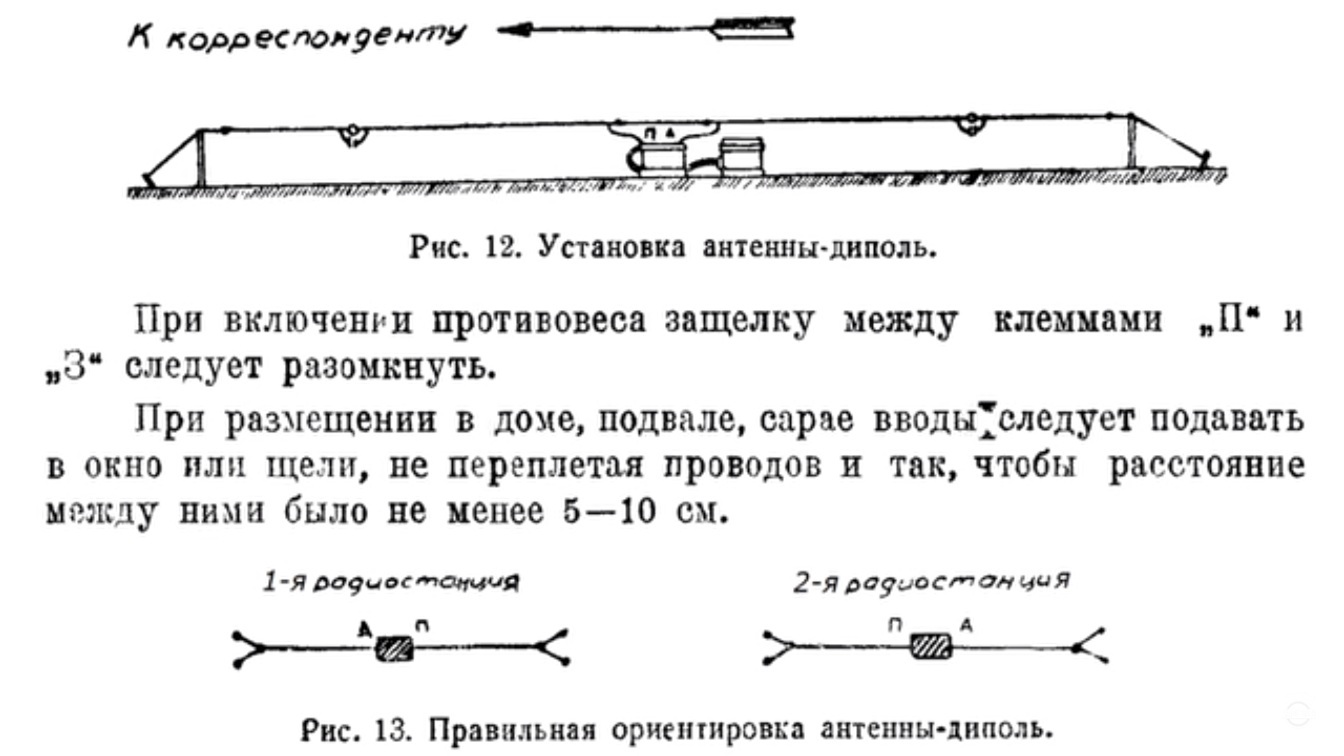

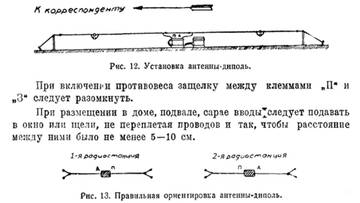

2. Горизонтальный диполь общей длинной 34 м, подвешенный на двух деревянных стойках высотой 1,25 м.
https://dyatlovpass.com/resources/340/g … 15-021.jpg
3. В некоторых случая радиостанции придавалась 7-м мачта с вертикальным лучом и звездочкой на вершине и с четырехлучевым противовесом.

Дальность связи РБМ-1 днём, с равноценной радиостанцией, с антенной диполь.
Телефон до 17 км, телеграф до 35 км.
РБМ-5, телефон до 30 км, телеграф до 60 км.
От Перевала до Ивделя 130 км. Даже учитывая, что в Ивделе радиостанция гораздо мощнее, и с более крутой стационарной антенной, расстояние слишком большое для одноваттной радиостанции. Так что с огромной вероятностью у Неволина была РБМ-5.
И даже с ней, не всегда гарантирована связь, понятно, почему часто приходилось переходить на телеграф.
Это связь за счёт пространственной волны. Да, на КВ можно связаться и на сотни километров, использую отраженную от ионосферы волну. Вот только 130 км для такой связи наоборот уже мало.
И так же согласуется с воспоминанием Бартоломея, когда за Кикоиным вертолёт прилетел без предупреждения, и за ним пришлось бежать в лагерь.
Неволина тогда отпустили отдохнуть, а качество связи сильно зависело от профессионализма радиста.

Ещё, что влияло на связь. Переход из режима приём-передача, происходил переключением питания накала ламп.
На бытовом это значит, что никакого киношного, говоришь приём, и сразу слышишь абонента, не было. Надо было ждать несколько секунд, что бы услышать, и так же нельзя было сразу и передавать.

Воспоминания Неволина.

Н. И вот было принято решение перенести туда лагерь. Причем для радиосвязи это было хуже, потому что с этой стороны как раз расположение хорошее было...
З А там на обратном склоне...
Н А там на обратном склоне... туда, к северо-западу, для получения хорошее было, а сюда пришлось "американку" - антенну... хорошая связь была, даже с микрофоном можно было... микрофонная связь она, как правило, вполовину мощность меньше, и расстояния. А там связь намного хуже стала, и пришлось "американку" подтягивать, причем...
З "Американка" - это что такое?
Н Рассчетная антенна...
З Подтянуть ее надо было...
Н И там, севернее палатки, два кедра... большие... на таком расстоянии, что она как раз размещалась между ними...
З Кто-то залазил туда?
Н Да нет, я приспособился - беру какой-нибудь гаечный ключ, или еще что-нибудь... и такие вот "времянки"... мачты, и все такое - это когда стационарная радиостанция, а тут вроде как "времянка"... берешь, и за концы шпагат привязываешь... или тросик там такой... сама антенна... а тут тросик... крепкий такой шпагат выдерживала... тогда шпагаты хорошо скручивали... привязываешь какую-нибудь железяку, типа гаечного ключа, потяжелее, и забрасываешь его, где-нибудь через сук.. раз, натянул... с другой стороны тоже так...
...
Связь держали с поселком геологов ( между Ивделем и гидролизным заводом!)

Ухудшение приёма из Ивделя за Перевалом, в полном соответствии с азбукой распространения КВ.
Длинные волны (длиной волны несколько километров) хорошо огибают эту гору и на горном склоне, противоположном радиостанции, ослабление волн незначительно и антенна радиоприёмника улавливает эти волны. Короткие же волны не огибают гору и за горой образуется "радиотень" - до антенны приёмника радиоволны не доходят.

Вот ещё азбука, по КВ.
Дальняя радиосвязь на коротких волнах основана на многократном отражении этих волн от слоя F2 ионосферы и поверхности Земли, поэтому и возможна коротковолновая радиосвязь на больших расстояниях при сравнительно небольшой мощности радиопередатчика, но приём коротких радиоволн возможен лишь в тех областях поверхности Земли, к которым они подходят после отражения от ионосферы.
...
Таким образом, "зоны слышимости" данной коротковолновой радиостанции перемежаются с достаточно протяжёнными "мёртвыми зонами". Вследствие суточных и годичных колебаний высоты слоя F2 ионосферы положение этих зон изменяется.

=====

Выложил Звездочёт на Хибине.
Антенна Windom является изобретением американца VS1AA по фамилии Windom(1936г).
В СССР она часто называлась "американкой" и упоминалась Э.Т. Кренкелем, как основная
для работы с СП-1. Смысл изобретения заключался в том, что на полотне длиной 41 метр была
найдена точка с нулевой реактивностью, причём одновременно для нескольких диапазонов.
В эту точку, собственно и включался однопроводный фидер.
"Американка" является разновидностью диполя .  Изготавливается диполь из антенного канатика — многожильного провода, свитого из медных проволок, или биметаллического провода диаметром 3–4 мм. В центре диполя, в его разрыв, подключен (методом скрутки и пайки) коаксиальный кабель с волновым сопротивлением 75 Ом. Кабель желательно располагать перпендикулярно диполю хотя бы на несколько метров от него.
..
В качестве изолятора в центре диполя должна использоваться достаточно прочная пластина из гетинакса, текстолита или оргстекла толщиной не менее 10 мм. Кабель необходимо закрепить в нижней части пластины с помощью металлической скобы и двух винтов. Оплетка и центральная жила распаиваются без натяга, так чтобы весь вес кабеля приходился на скобу. Внешние концы диполя изолируются с помощью фарфоровых изоляторов. Это необходимо для сохранения соответствующей длины излучающей части антенны и предотвращения утечки из нее токов ВЧ в землю.

Воспоминания Елеона Горчинского.  https://proza.ru/2016/10/20/762

Скорее всего в Ивделе на аэродроме, именно это и использовали, для связи с Перевалом.

На левой стороне коридора – дверь, на ней табличка: «Радиостанция», и ниже: «Посторонним вход воспрещён». Мне можно. Вхожу. Обстановка аппаратурой следующая: передатчик «Паркс»
...
приёмник УС, ПР-4,

Характеристики.
ПАРКС. Передатчик Аварийной Радиосвязи Коротковолновый Средневолновый 0,08кВт (80 Вт) устанавливался на КАЖДОМ районном узле связи.
Коротковолновый диапазон имеет следующие поддиапазоны:
1-2500-4000 кгц (120-75 м);
II- 4000-6250 кгц (75-48 м);
III - 6250-9500 кгц (48-31,58 м)
IV - 9500- 12000 кгц (31,58-25 м).

Приёмник УС, или УС-1, разработан в середине 1930-х годов и выпускался на заводе «Электросигнал» в Воронеже, с 1937 по 1959 год на заводе им. Орджоникидзе (№203) в Москве (ныне МРЗ «Темп»), с осени 1941 года — в Горьком на завод Нител в нескольких модификациях,
...
Такой же приёмник для гражданского применения производился под названием ПР-4
...
Диапазон частот — от 175 до 12000 кГц
Чувствительность в телеграфном режиме — 1…4 мкВ, в телефонном — 4…15 мкВ.

Приёмник УС всплыл в Дятловедении.

Разное по радио.

и неработающая Р-114, которую привез Потяженко

Потяженко помнит тяжёлую, и это точно 10-Р. Не на Отортен же этот гроб отправляли.
А Р-114 он бы даже и не заметил, если бы её привозили на Перевал.

Батареи для всех мощных станций одинаковые были, по ним ничего не узнаешь.
Если фото батарей поисковиков найдёте, выкладывайте.

В перспективе можно по ним сделать.

Модификации разные могут быть, в том числе и гражданский вариант. К тому брать одноваттную для связи с Ивделем глупо, там РБМ-5 была.

А другие варианты кроме РБМ вообще пока никому не удалось найти.

Вот вариант с разъёмами с двух сторон.

https://i.ytimg.com/vi/_w4ncvh8vDc/maxresdefault.jpg

РПМС

http://rt20.mybb2.ru/viewtopic.php?t=100997

Радиостанцию РБ-М начали разрабатывать еще до войны, в Москве, на заводе No.203 (ведущий конструктор К.В. Захватошин). Затем РБ-М была передана на завод "Электросигнал" в Воронеже, когда он еще не был эвакуирован в Новосибирск. Эвакуация "Электросигнала" в Новосибирск происходила в октябре 1941 года, т.е. передача разработки РБ-М с московского завода No.203 в Воронеж могла производиться и в самые первые месяцы войны. Радиостанциями РБМ в Воронеже и Новосибирске занимались радиоинженеры Мицнер И.C., Беляевым И.А., которые за эту работу в 1946 году были удостоены Государственной Премии.
....
Одноваттная радиостанция, которую срочно подготовили и начали выпускать на новосибирском заводе "Электросигнале" (он же завод No.590) уже в конце 1942 года, называлась РБ-М образца 1942 года (заказ №50). Ее делали еще не на американских конвейерных линиях, а "на коленке", в очень нелегких условиях. Таким образом, радиостанции РБ-М образца 1942 года представляют собой еще один пример использования "нормализованных" деталей и узлов воронежского производства, что ставит их в один ряд с радиостанциями 13-Р, приемниками КС-2 и 5СГ-2. В 1942 году изготовлено 3708 радиостанций РБ-М.
...
Доработанная одноваттная радиостанция, которая уже была приспособлена к выпуску на американских конвейерных линиях, также называлась "РБ-М образца 1942 года". В отличие от радиостанций выпускавшихся в 1942 году, такие РБ-М выпускалась с незначительными модификациями чуть ли не до конца 1950-х годов. Пятиваттную модификация РБ-М-5 (заказ №51) образца 1943 года запустили в производство в самом конце 1943 года.
...
До 1944 года разъемы питания и телефонной трубки имели прямоугольную форму, с 1944 года - круглую ( оба располагались слева).
...
Модель РБ-М производства с 1943 года должна была стать не только более технологичной, приспособленной для сборки на американских конвейерах, но и менее зависимой от тех запасов "нормализованных" деталей и узлов, что были накоплены до войны в результате деятельности воронежского завода "Электросигнал".
5-ваттный вариант радиостанции образца 1943 года назывался "РБ-М-5". В названии этой модели было два дефиса.
...
Всего за время войны в Новосибирске было выпущено более 20 тыс. радиостанций РБ-М и более тысячи (?) РБ-М-5.
Наименования "РБМ-1" для одноваттной станции и "РБМ-5" для 5-ваттной появились только в середине 1948 года.
Для народного хозяйства до начала 1960-х выпускались радиостанции РПМС, конструктивно очень похожие на РБМ-1. Даже в начале 1970-х радиостанции РБ-М и РПМС можно было найти в райвоенкоматах и в организациях ДОСААФ. Радиостанции типа РБ-М после войны также выпускали в Польше и Чехословакии.
...
Схемно РБ-М-5 отличается от РБ-М (одноваттной) типом выходной лампы передатчика- лучевой тетрод типа 2П9М вместо пентода СО-257.
...
Некоторые особенности радиостанций РБМ-1 и РБМ-5 послевоенного выпуска.
...
Диапазон волн приемника и передатчика - 1,50-5 МГц. (фиксированные волны от №200 до №60)
..
Разъемы для фишки питания и телефонной трубки круглые, расположены по краям панели приемопередатчика.
..
Питание приемо-передатчика осуществляется от аккумулятора накала 2НКН-24 и трех батарей БАС-80 или от двух аккумуляторов 2НКН-24 и вибропреобразователя ВПР-6.

От блока батарей идёт один. С другого края микротелефонная трубка подцеплена.

Антенна в правом верхнем углу. Разъём одноконтактный, земля подключалась в левом верхнем углу.
https://sites.wrk.ru/sites/ru/fo/forumi … 202545.jpg
https://retrotexnika.ru/img/upload/2017 … e1582.jpeg

Ключ.
https://bscc.ucoz.ru/_ph/13/289640083.jpg

Спереди питание, микротелефонная трубка (это трубка как у телефона, с кнопкой прием-передача).
Еще разъёмы для подключения наушников и ключа, для работы в телеграфе.

Часто, при обсуждении возможностей радио того времени, всплывает радиостанция "Север".
https://www.433175.ru/muzey/2265-radios … sever.html

На этом и строят возможность тогда связаться хоть с Ивделем, и даже со Свердловском, ведь дальность 400 км. Ну, для не знающих азов радиотехники, а тут даже имеющих проблемы со школьной физикой, это нормально.
Сейчас уже не узнаешь кто, или поставил лишний нолик в описании дальности. Или просто пропустил пояснения, что это за 400 км, но против законов физики не попрёшь. РБМ-5 при мощности в 5 ВТ с трудом добирала в телеграфе на 60 км. Так какими чудесами можно объяснить 400 км при максимум 2,5 ватта.
Даже чувствительностью такое не объяснишь. У РБМ была идеальная для своего времени=1 мкВ. Например у Р-10 она всего 20 мкВ. У Севера про чувствительность данных нет, но уж точно никак не лучше чем 0,5 мкВ.
Да даже просто логикой это не проходит. Если есть радиостанция с такой возможностью связи, да ещё более лёгкая, то на фиг нужны были бы остальные. Если даже принять, что там была какая-то импортная супердеталь, то при таком выигрыше, аналог ей бы давно был бы сделан. Пусть может и хуже, но уж довести ту же РБМ-5 до 200км тогда проблем бы не было.
Так что это за 400. Во-первых, возможна просто опечатка, потом повторяемая. Если на 5 Вт=60, то на 2,5=40 ещё как-то. А когда уж это попало в сеть, то постоянное цитирование одного источника в разных местах, создаёт эффект, якобы множественности этих источников.
Второй вариант, другой принцип замера дальности. Напомню 90-е, когда появились китайские магнитолы. У них на динамиках писали мощность даже и 100 ватт. Это когда советские S-90 были номиналом 35 ВТ, в пике всего 90. И если абстрактно, то эти 100 ватт были в принципе правдой. А вот если конкретно, то эти пукалки могли выдержать 100 ватт в течении пары микросекунд.
Это к тому, что в некоторых случаях, за счёт отражения от атмосферы, радиоволна может проходить большие расстояния. Но при мощности в 5 ВТ, она пройдёт ещё больше.
Так что если использовать РБМ и Север в одних условиях, с одинаковыми антеннами, то РБМ-5 без проблем побьёт малогабаритный "Север".

В верхний уже давно вставил ссылку. Смысла ставить именно картинку не вижу, не настолько это важно.

АНК на Перевале.

Коротковолновый диапазон это диапазон длин волн от 10 до 40 м. Этот диапазон интересен тем, что у него есть так называемая " мертвая зона". Сигнал на этих частотах можно принять или совсем рядом от передатчика в радиусе нескольких десятков километров, или же дальше , порядка 300-400 км. Но для ведения передачи на этих диапазонах антенны должны быть уже значительно длиннее. На "десятке" еще можно пробовать работать на штырь 1/4 длинны волны , но эффективность будет не слишком большая. Кроме того вертикальные антенны удовлетворительно работают лишь с системой противовесов. Что это такое объяснять не буду, если интересно найдите и почитайте. Есть еще пара нюансов - "двадцатка" а особенно " десятка" по условиям распространения радиоволн ближе к ультракоротковолновому диапазону. То есть много зависит от состояния ионосферы, которая в свою очередь зависит от активности солнца. Второй нюанс - с увеличением длинны волны возрастает требуемая мощность к прохождению радиоволны на условной прямой.
Диапазон 80 и 160 метров - это средневолновый диапазон, наиболее благоприятен для проведения " ближних связей" на расстояниях до 200 км. При хорошей антенне, мощном передатчике , хорошей проходимости в ночное время ( так как активность солнца наоборот уже мешает) можно проводить и весьма дальние связи за несколько тысяч км. Но и мощность передатчика требуется больше и антенны достаточно громоздкие. Поэтому военная радиосвязь, связь геологов и других мобильных подразделений осуществлялась преимущественно на диапазонах от 40м до 80 м.
Вот такая радиостанция, при помощи которой осуществлялась связь с Ивделем ( и не всегда, кстати, удачно) , была у поисковиков. В качестве антенны применялась т.н. "американка" - четвертьволновой диполь. Обратите внимание на вес радиостанции , аккумуляторных батарей, антенного хозяйства.
...

Я не совсем понял : где-то в окрестностях кедра или в палатке обнаружилась консервная банка с катушкой индуктивности внутри ? Если нет, к чему эти псевдонаукообразные рассуждения ?
На фиг Дятлову была эта банка , если он мог спокойно мониторить радиоэфир обычным приемником со встроенной ферритовой антенной ? Ваша консервная банка оправдывает себя лишь тогда, когда для трансляции сигнала нет возможности сделать нормальную антенну. Иначе бы сейчас на всех ретрансляционных вышках в том числе и мобильной связи болтались одни банки с катушками внутри. Чего в упор не наблюдается. А для приема сигнала и вовсе нет смысла огород городить.
Когерер, говорите ? Когерер- это когда прибор имеет самодостаточную функцию. А антенна, будь она в трех консервных банках , без приемника ничего коХерить )) не будет . А приемник может принимать лишь на той частоте, на которую он в данный момент настроен по каскаду гетеродина. Поэтому детектором то бишь когерером антенна , тем более широкополосная, быть не может по определению.

С Хибины от Пеппера, так как до сих пор в сети до фига идиотов, не знающих азбуки радио, но строящих конспирологию.

привлекала внимание "передача", где на русском языке  женский голос безразличным тоном перечислял цифры  и больше ничего, например "48, 54, 11" и т.д. Если это до сих пор не тайна, скажите, кто знает, что это могло быть.);

Таким способом передавались шифрованные сообщения из обычных вещательных радиоцентров (например, из Москвы, или наоборот - Мюнхена) абоненту в другой стране). Абонентом мог быть и агент, и посольство, и корабли в море, и т.д. Удобно тем, что для приема достаточно обычного "гражданского" радиоприемника.

Вещательный радиоцентр - это по сути обычная государственная радиостанция, ведущая радиовещание по всему миру, как на обычных вещательных каналах (например, "Маяк"), так и в диапазонах для служебной или любительской радиосвязи. С мощнейшими радиопередатчиками и километрами антенных полей.
Именно поэтому эти передачи легко можно было "поймать" в любой точке мира, не говоря уже о крупных городах (где могли быть свои ретрансляторы).

И совсем другое дело - портативный передатчик, используемый агентом. Причем, проблема для него не столько в передатчике, сколько в антенне. Скажем, радиолюбитель-коротковолновик тоже нуждался в антенне не хилых размеров (чем длиннее, тем лучше,
( Тут он упростил, для понимания тех, кому принцип работы радио не интересен и непонятен. В реальности, длина привязана к частоте, точнее к длине волны. То есть, в некоторых ситуациях, лишнее удлинение, наоборот снизит мощность передачи.)
причем - в нескольких направлениях). Но он, получив законный позывной и разрешение, мог соорудить такую антенну на крыше собственного дома в городе.
А шпиону, извините - никто разрешения не даст! Ему приходилось бы для каждого сеанса передачи (не путать с приемом!) выбираться за город, как и Штирлицу с Кэт, и растягивать эту антенну на деревьях (кстати, в фильме этот момент как раз и не показан - но зато ему уделено немало внимания в повести Богомолова - рекомендую почитать про обнаружение следов от антенны!).
Он должен проделать все это как можно быстрее, и тут же смотаться.
У него нет возможности передавать свою шифровку часами, как это делают  радиоцентры - его запеленгуют и поймают. А радиоцентр может молотить на передачу хоть все 24 часа - ему бояться нечего - он же памятник! в Москве (Мюнхене, Лондоне, Лэнгли и пр.).
