Базовая матчасть по печатным машинкам того времени.
Использованы.
Самоучитель Березина, 1960 г.
Шольц "Пишущая машинка" 1938 г.
====
В хорошей машине каретка не должна шататься, так как это вызывает неровную строчку.
Для получения наибольшей скорости письма требуется легкий ход каретки.
.
Вал и направляющие валики движутся как валики выжималки для белья в противоположном друг к другу направлении. Они должны быть установлены
на таком близком друг от друга расстоянии, чтобы между ними и бумагой было, надлежащее для подачи бумаги, трение. От равномерности нажима зависит и
равномерность подачи бумаги и прямизна строк.
.
Один какой-нибудь разболтавшийся винт может привести к нарушению работы целого ряда работающих частей.
.
Движение каретки. Н ажатие на любую клвишу заставляет передвинуться каретку на несколько мм влево. Это движение вызывается натяжением сильной
спиральной пружины, помещенной в главном пружинном барабане, помещающемся обычно в левой задней части рамы. Подобная пружина имеется у всех заводных игрушек. Один конец пружины прикреплен к центральной оси, а другой к внутренней поверхности барабана. От наружного края барабана идет тяговая, лента (тяга) направо к точке прикрепления ее к каретке, при чем скрепление сделано легко разборным.
Когда каретка для начала новой строки переводится направо, пружинный барабан вращ ается (при взгляде
спереди) направо, пружина в барабане скручивается и упругость ее увеличивается вследствие сжатия ее, таким образом получается известный запас энергии. От правильного натяжения пружины зависит и правильный ход каретки. Когда натяжение пружины недостаточно-,каретка подвигается слишком медленно, если же пружина натянута слишком сильно, движение каретки сопровождается сильными толчками.
.
Движущий механизм буквенного рычага. рычажных машин каждый буквенный рычаг имеет свой клавишный рычаг, на котором укреплена головка (кнопка)
клавиши. Оба рычага соединяются между собой промежуточным рычагом — штанговой тягой, которая передает движение клавишного рычага на буквенный ры чаг. Точки сочленения рычагов образуют подшипники.
У первых машин применялись осевые подшипники, которые остались в действии и у современных.
.
При щелевом подшипнике ось двигается вдоль щели (фиг. 10), а в шариковом подшипнике ось движется на шариках, расположенных в одной плоскости (фиг. 11). Два последних типа подшипников служат для уменьшения трения.
.
Буквенный рычаг представляет собой неравноплечий рычаг с точкой вращения между плечами, на свободном конце которого помещена колодка с буквами.
.
У современных машин прямые рычаги покоятся в горизонтальном положении на круговом сегменте. Они поэтому и назы аются сегментными машинами с передним ударом или боем , благодаря чему печатная строка или буква видна немедленно (фиг. 13).
.
Буквенный рычаг движется в одной плоскости, при чем головка его описывает круговую дугу — „траекторию “. Этот механизм носит название „механизма махового рычага", и характер его работы называется „ударным печатанием". Буквенные рычаги распределены так, что все рычаги бьют в одну и ту же точку. Эта точка называется «точкой печатания"
.
Большинство сегментных машин снабжено съуживающимся проходом перед точкой печатания, по которому движется головка или, вернее, шейка
буквенного рычага. Э от проход служит для более надежного направления буквенного рычага и необходим для получения ровной строки и правильного положения букв в строке. Это устройство называется „буквоводителем" (фиг. 17: а— головка рычага, b— буквоводитель).
.
Плоскость движения буквенных рычагов у машин с видимым шрифтом постепенно переходит из вертикальной в почти горизонтальную, чем ближе к краям машины лежат рычаги, тогда как плоскость движения клавишных рычагов всегда вертикальная. Это обстоятельство является причиной неблагоприятной работы боковых рычагов,—недостаток, увеличивающий изнашивание соответственных подшипников, но совершенно отсутствующий у машин с слепым шрифтом.
.
Печатающий механизм (рис. 7) состоит из системы подвижно (кинематически) связанных между собой клавишных 12, промежуточных 5 и литерных (или буквенных) 3 рычагов. Литерные рычаги заканчиваются шрифтовыми колодками 4 с рельефными литерами.
.
При ударе кончиком пальца по клавише 6 одного из рычагов 12последний, преодолевая усилие буферной пружины 13, поворачивается на оси 11, закрепленной на клавиатурной раме 10, и своим штифтом 7, входящим в вырез промежуточного рычага 5, поворачивает его на оси 8. Промежуточный рычаг штифтом 14, входящим в вырез литерного рычага 3, поворачивает его на оси 15 сегмента /7; при этом находящаяся на конце литерного рычага шрифтовая колодка 4 ударяет печатающим знаком (литерой) через копировальную (красящую) ленту по бумаге, закрепленной на резиновом бумагоопорном, или печатном, валике 18 каретки.
.
Буквоводитель — небольшая пластинка с прорезью, прикрепленная в верхней части сегмента двумя винтами. При письме литерные рычаги входят в прорезь буквоводителя верхним концом, что предотвращает их смещение вправо или влево. Таким образом,
буквоводитель позволяет получать отпечатки всех литер строго в одной точке, называемой точкой печатания.
.
Каретка движется на роликах по двум направляющим штангам—передней и задней. Передвижение каретки влево, так же как и работа главного механизма, происходит под действием механизма главной пружины. Барабан с заведенной пружиной находится в левой части машины и посредством жильной тяги приводит в движение каретку, а ходовая гребенка каретки находится в постоянномзацеплении с ходовой шестерней главного механизма.
Главная пружина должна быть правильно заведена. Натяжение пружины должно быть равно 1700 г. Чрезмерный завод пружины ухудшает работу машины.
.
Интервальный механизм поворачивает с помощью храпового устройства бумагоопорный валик каретки и фиксирует его в определенном положении, устанавливая таким образам междустрочный интервал.
На ручке бумагоопорного валика имеется шестерня, зубья которой запираются роликом подпружиненной трещотки; при отводе интервальной ручки вправо одновременно отводится каретка в исходное положение и бумагоопорный резиновый валик поворачивается на 1; 1,5; 2; 2,5 или 3 интервала, подавая очередную строку к линии печатания на соответствующее расстояние.
.
Главный механизм управляет движением каретки вдоль строки письма, передвигая каретку на один шаг после удара по клавишу, а также фиксирует каретку с валиком в точке печатания.
Главный механизм (рис. 10 и 11) 1 состоит из анкерной шестерни 3, посаженной на одной оси с ходовой шестерней 1 (обе шестерни смонтированы на корпусе 6), шатуна (крестовины) 18, мостика выключения 24 и системы собачек 7 и 26.
Анкерная и ходовая шестерни не имеют самостоятельной пружины, которая приводила бы их в движение, но ходовая шестерня находится в постоянном зацеплении с гребенкой каретки и, таким образом, усилие главной пружины, переданное через гребенку каретки, заставляет вращаться анкерную шестерню против часовой стрелки, как это показано стрелкой на рис. 11, а.
.
Поделиться322.03.2025 05:20:07
Очередная болтовня на Криминалисте, абсолютно не понимая азов, полезли обсуждать.
Ладно бы так просто, языком чесали, ради удовольствия, так ведь пытаются оспаривать того, кто уж точно этот вопрос изучал.
Не учитывая вариант с дефектной партией машинок. Получается утверждение в докладе о том что печаталось именно на машинке Иванова является не верным. Все доказательства по дефектным буквам ничего не значат и ничего не доказывают. Доклад в мусорную корзину выкинуть можно.
То что видно на доках, это уже не какие-то дефекты, это банальный брак, когда строка гуляет, и расстояние между буквами прыгает. И он просто не возможен на новых машинках, прошедших ОТК.
Из выложенной матчасти видно, сколько разных деталей влияют на окончательное получение отпечатка литеры. Так же технологии того времени, никак не могли делать абсолютно одинаковые детали. К этому ещё человеческий фактор, по разному люди будут делать одинаковую операцию, не было автоматов, и уж тем более роботов.
Так что уже даже на новых, одной модели, и близкого времени выпуска, будут присущее только этой машинке отклонения от других.
Частными признаками считаются такие, которые выделяют данный объект из ряда ему подобных и характеризуются дефектами, появляющимися в процессе изготовления или в процессе эксплуатации пишущей машины.
А уже когда машинка поработала, там эти отклонения, проявляются ещё сильнее и индивидуальнее.
Вот ещё.
В рычажно-сегментных пишущих машинах литеры закрепляются на отдельных рычагах, на одном конце которых укрепляются клавиши с изображением печатных знаков, а на другом — литерные колодки с рельефными печатными элементами, расположенные в шлицах сегмента — массивной металлической пластины, точно направляющей литеру при печатании.
Фото каждый может найти.
Ещё и каретка может вносить свои частные признаки.
К этому ещё, что никаких автоматов, по сборке не было. Так что как будет установлена буква, и как именно, встанут сочленения рычага, на каждой машинке было индивидуально, конечно в разной степени. Где-то вообще невозможно отличить, но были и явные отклонения, уже даже на новых. Вот на этом и основано опознание идентичности.
Вот и по ним матчасть.
Основным признакам, характерным для машинописных текстов, является устойчивость частных признаков в одноименных знаках.
.
В случаях, когда текст отпечатан через машинописную тканевую ленту проявляются следующие признаки:
структура основы машинописной ленты просматривается в виде точечных отложений красящего вещества;
четкие, ровные края штрихов, без ореолов;
.
При исследовании текста, выполненного через копировальную бумагу, можно обнаружить:
признаки, характерные для выполнения текстов через угольную ленту;
частицы красящего вещества копировальной бумаги в виде аморфных без блеска наслоений могут быть выявлены не только в месте расположения знаков текста, то и на свободных от текста участках;
.
Для механических пишущих машинок характерны такие признаки, как:
неравномерное окрашивание элементов одноименных знаков;
неодинаковый у различных знаков рельеф на оборотной стороне листа;
наличие сдвоенных отпечатков у различных знаков.
.
В то же время необходимо учитывать и то, что могут быть незначительные отклонения в величине межстрочного интервала, размере знаков от данных, имеющихся в справочных материалах, вызываемые условиями выполнения текста (какая лента использовалась, количество закладок, различная сила удара литерных колодок).
.
I. частные признаки, характеризующие дефекты печатающего механизма:
смещение знаков в строке по вертикали и горизонтали;
отклонение оси знаков по вертикали;
неодинаковое пропечатывание одного или нескольких знаков по сравнению с остальными;
неравномерное окрашивание части знака;
непараллельность строк;
искривление линии строки;
произвольные интервалы между знаками в словах;
сдвоенность знаков в тексте;
смещение начальных букв по вертикали;
несовпадение линий оснований строчных и заглавных букв.
.
б) частные признаки, характеризующие дефекты шрифта:
отсутствие штриха или его части;
отсутствие засечек;
расширение элементов знаков;
искаженная конфигурация знаков;
извилистость овальных элементов;
искривления прямолинейных элементов;
нарушение параллельности штрихов;
образование "слепых" участков.
...
К группе частных признаков механизмов относятся:
• — смещение оттисков буквенных знаков по горизонтали и вертикали;
• — отклонение знаков от вертикали;
• — отсутствие интервалов между печатными знаками;
• — несовпадение оснований строчных и заглавных букв;
• — искривление строки;
• — появление сдвоенных оттисков;
• — слабый оттиск печатного знака;
• — неравномерное пропечатывание отдельных частей знаков;
• — непропечатка оттисков по вертикали;
• — регулярное нарушение интервалов и т.п.
К группе частных признаков дефектов шрифта можно отнести:
• — отсутствие целого элемента знака или какой-либо его части;
• — непропечатка или слабая пропечатка части элемента знака;
• — искривление части печатного знака;
• — наличие посторонних печатающих элементов и т.п.
...
Самый простой, а значит и самый точный метод, это когда машинка, которую нужно идентифицировать, есть в наличии.
Например, обнаружена у подозреваемого и нужно установить, на ней ли напечатан документ. Тут всё просто, печатаются те же слова, что и в доке, и сравнивается,
Это тот случай, когда-
Как правило, при исследовании текстов, отпечатанных на рычажносегментных пишущих машинах, экспертам удается выявить устойчивые частные признаки, которых в совокупности достаточно для категорического положительного вывода о тождестве.
Тут даже для новых машинок даёт высокий уровень точности опознания.
...
Следующий вариант экспертизы, это когда в наличии есть только бумажные документы, и надо установить, на одной ли они напечатаны.
Тут уже сложнее, и конечно с меньшей точностью, для категоричности, хотя бы потому, количество одинаковых слов гораздо меньше.
И действительно, для судебных экспертиз, никаких вариантов, кроме анализа физических носителей.
Это кстати пример, отставание системы от технического прогресса.
Когда это было нормой, даже представить не могли, что фотокопии будут такого качества, что можно разглядеть структуру бумаги и отпечатка. Да ещё их можно смотреть не глядя в окуляры, а удобно расположиться перед монитором, и увеличивать простым движением пальца.
Ладно, без оригиналов не возможна судебная.
Но кто вообще говорил о судебной, или хотя бы имеющей какое-то юрзначение, только Варсегова. Когда я ей задал вопрос, можно ли провести экспертизу, на одной ли машинке сделаны разные доки. Так в чём проблема, может как раз в том, что опасались последствий. Если окажется что майские СМЭ, на той же машинке, что и доки прокуратуры, которые точно напечатаны в Свердловске.
У меня то ни слова про судебную, а для уровня любительских исследований, которыми кстати и являются статьи в КП, цифровых копий хватает за глаза.
Особенно если знать матчасть, какого уровня болтовню, многие дятловеды выдают за факты.
Тот же Таймень, тянет свой опыт уж из 90-х, к 59. И несёт чушь про то, сколько еды могло быть. При чём, сам он что-то взял в 2 раз больше, чем ГД приписывает.
Так же его чушь с дровами, которые в Лозьве какие-то не такие, и типа ГД об этом догадывалась.
Поделиться423.03.2025 05:05:24

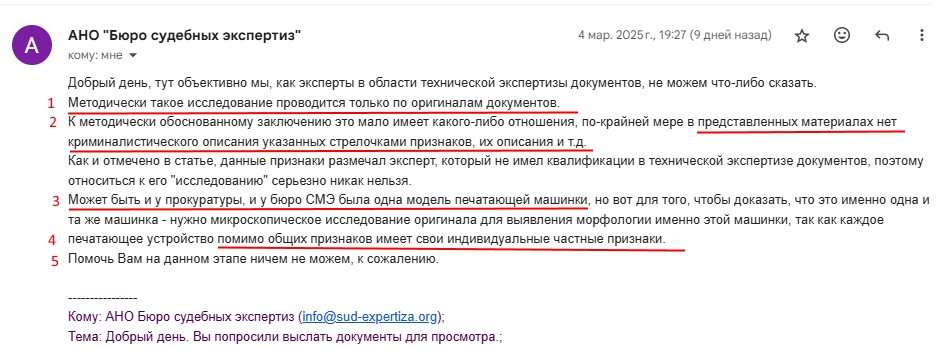

Переписка Тайменя, с экспертным бюро.
1) Да, методика судебных, позволяет работать только с оригиналом, это никто никогда и не оспаривал, что было предложено Варсеговой, я указал.
К тому же, любому кто хоть краем понимает в юриспруденции, ясно, что судебная возможна только по УПК, чего нам в ближайшее время точно не светит. Так теперь что, вообще не трогать. Причём там, где для понимания достаточно простых методов, и базовых знаний.
2) А что, Анкудинов что-то говорил, про то, что использовал современную методику. Не вижу проблем, что бы он, и его специалист, работали по старой.
Мне то же есть с чем сравнивать, всё таки стаж работы по моей специальности, в этом году будет 40 лет. Минус 2 года армии, но там немного ремонтом электроники то же занимался.
Да, за это время технологии ушли далеко вперёд. Но не сильно отстала и бюрократизация, так что никак не гарантировано, что нынешние методики, особенно именно по пишмашинкам, лучше тех, что в 80-е были. Тем более, что в 90-е, они практически померли, и сейчас живы только как исторические экспонаты.
3) Нет, в анализе речь о приобретённых отклонениях, а они только частные.
Ага, на каждой машинке этой модели, буква "Т" вверх прыгает, а буква "Я" вниз, генетика наверно.
4) Да не может быть, а без них то ни я, ни Анкудинов, ни кто там ещё машинки анализировал, никак не догадывались об этом.
5) А вот это просто запоминаем, не повезло Тайменю, ничем помочь не могут.

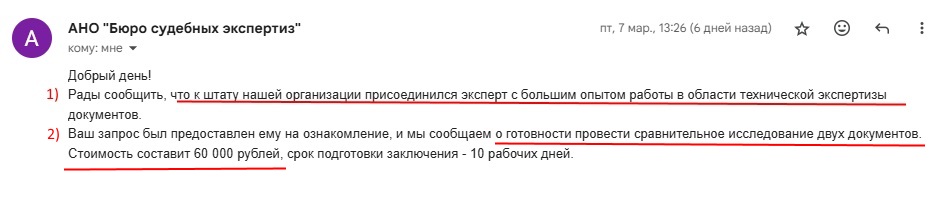

1) Ан нет, всё таки везунчик, надо же как совпало, ещё 3 дня назад, ничего, и вдруг - алтын крутой эксперт.
2) И что, методики уже поменялись, ещё три дня назад, оригиналы нужны были, когда критиковали другого спеца.
Вот что "рупь животворящий" делает.
Или Таймень обещал, именно живые доки из УД, при чём не копии, сделанные специально, что бы не выдавать оригинал.
Для пытающихся найти в моём стёбе что-то оскорбительное для этих спецов, разъясняю.
Речь у меня о том, что всё это нормальная конкуренция среди негосударственных экспертов. И показатель, что нет никаких признаков, что уровень этих, будет гарантированно выше, чем у того, кто был у Анкудинова.
К тому же, по майским всё однозначно и без спецов, на уровне базовых знаний.
Не бывает таких совпадений, даже на одинаковых моделях. и выпущенных в течении одного дня.
"Т" смещена в верх. "Я " смещена в низ.
Каждый может легко проверить. Ещё желающие могут подробно рассмотреть совпадения и в анализе Анкудинова.
Так что факт есть, майские СМЭ и постановление на закрытие, в том числе и первоначальный вариант, напечатаны на одной и той же машинке.
Но вот юридическим доказательством, даже на уровне проверки, не может быть, ни любое исследование от ГДведов, ни от любого АНО, будь их ещё хоть десяток.
1) Конечно, это всего лишь заключение (мнение) специалиста, ни слова про экспертизу.
Всё таки юристы, различают, где рекламные лозунги, а где, юридические обязательства.
Такие заключения специалиста уже были в Дятловедении.
Поделиться5Вчера 18:30:33
Мартовские СМЭ печатались на портативной машинке. Майские-на канцелярской.
Базовая матчасть.
Название «твёрдый знак» (в старой орфографии «твёрдый знакъ») появилось в конце XIX века, до этого буква называлась «еръ».
.
Твёрдый знак отделял приставку, заканчивавшуюся на согласную, не только от йотированной гласной (как сейчас — подъезд, предъюбилейный), но и от [э]: отъэкзаменовать.
.
Твёрдый знак ставился после согласной на конце слова.
«Ер», (тогда уже твёрдым знаком назвали, было ещё двойное употребление) убрали из написания в конце слова. А твердый знак, как разделительный, конечно оставили. Но профессиональные деятели СМИ, газетчики, работники типографий и прочие печатники упрямо не хотели признавать новые требования орфографии и по-прежнему печатали разные тексты с «ером» на концах слов.
.
Власти решили принять радикальные меры: литеру «ъ» стали в прямом смысле выдирать из печатных машинок, изымать из типографий. Ладно, не будем печатать «ер», но как тогда обозначать твердый знак? А ведь совсем без него нельзя! «Съёмка» произносится совсем не так, как «сёмка», «отъём» не так, как «отём».
.
Вот тогда, в 1918 году, и было предложено использовать вместо твердого знака апостроф – об’единение, ин’екция. Вместо него можно было брать перевернутый апостроф (об`единение, ин`екция) или же двойной апостроф (обˮединение, инˮекция). Пробовали заменить твердый знак дефисом, типа «об-ём», но не зашло.
.
Даже в тексте конституции СССР 1924 года стояли апострофы вместо твердого знака.
.
В 1928 году Народный комиссариат просвещения признал, что апострофы русскому языку вообще несвойственны, у нас их отродясь не было. Однако они продолжали применяться до 1956 года, когда их употребление в печати запретили, потребовав вернуть твердый знак. Некоторое время в разных учреждениях еще печатали по старинке – там, где были печатные машинки без ъ, да и просто по привычке. Но с 60-х годов твердый знак полностью вернул ранее утерянные права.
К тому же, это уже не 24-й, и тем более не 18-й, тогда уже никому бы в голову не пришло рисковать свободой, и демонстративно ставить Ъ в конце слова.
...

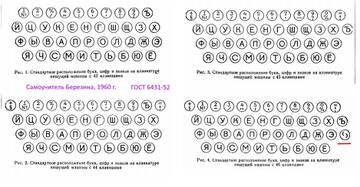

Е. И. Дмитриевская и Н. Н. Дмитриевский «Методика преподавания машинописи» (М., 1948)
На клавиатурах большинства работающих в настоящее время в СССР пишущих машин нет... буквы "ё"... Знак приходится составлять... из буквы "е" и кавычек
Пишмашинка Яналиф, 31 год. Выпускались в Казани. После производились как Прогресс.
Канцелярская, на 44 клавиши.
В первые годы выпуска, отсутствовала Ё.
...

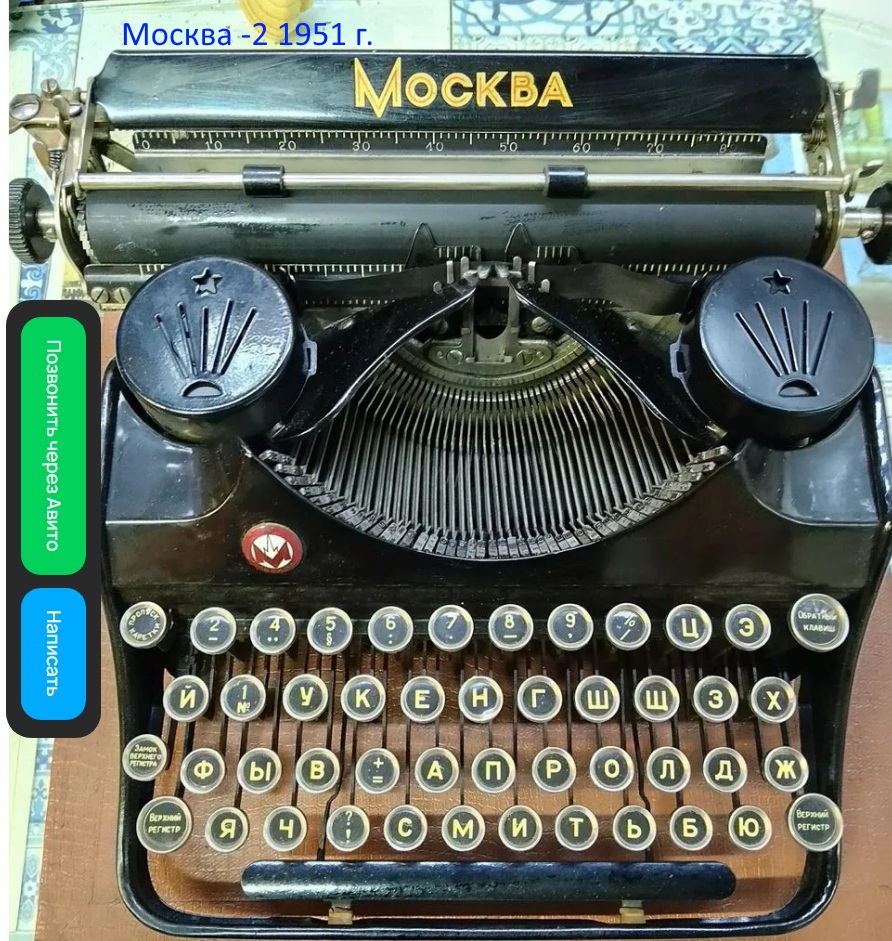

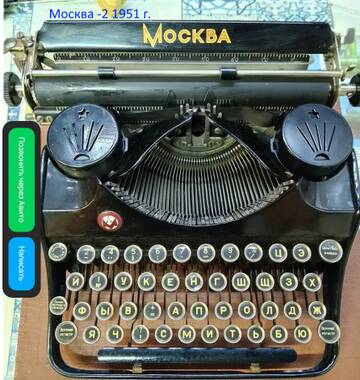

Москва-2, 51 год. 42 клавиши, нет ни Ё, ни Ъ.
А вот портативная на 43 клавиши, здесь уже есть Ё.
Такая подходит под мартовские. Единица арабская. Здесь ещё до ГОСТовская раскладка. Есть и что-то похожее на апостроф, вместо Ъ. Верхний ряд, самая правая.
Там где 44 клавиши, а это уже канцелярские, 30-х годов выпуска, Ъ есть, хоть он и плавает в разные ряды.

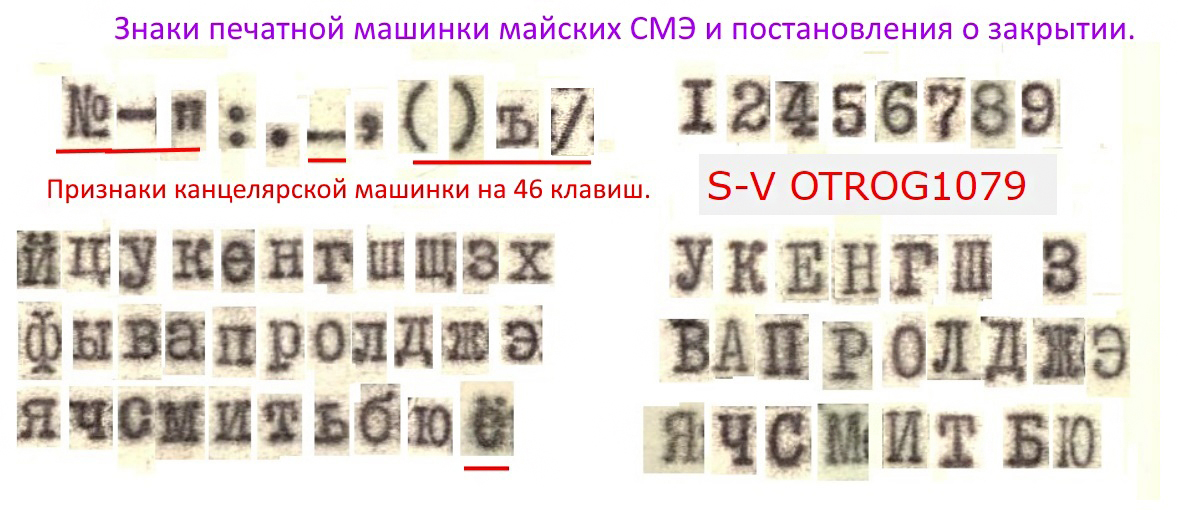

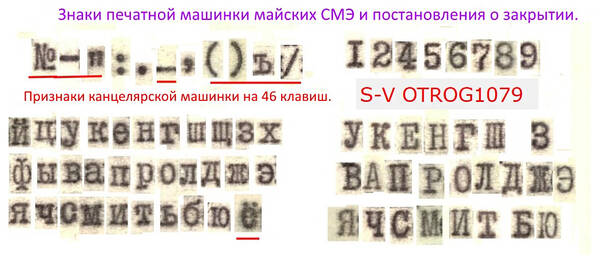

А в майских СМЭ есть всё:
Клавиатура по ГОСТ-52.
В Москве-4 ещё 42 клавиши.
Первой портативной на 45 клавиш, была Москва-5, но начали её выпускать только в 59. И то там не было скобок.

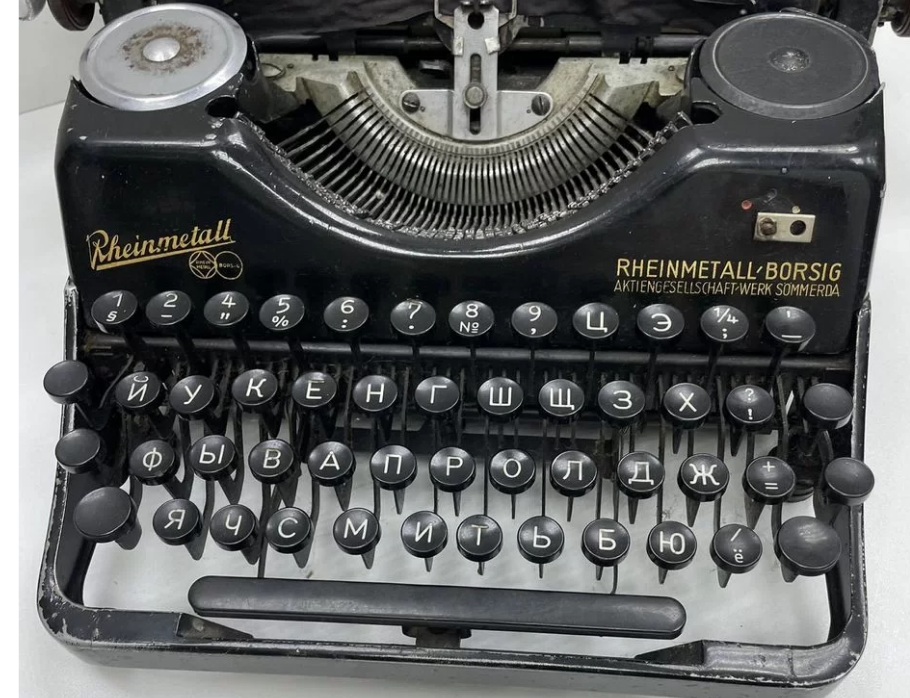

Были иностранные портативные, но то же не более 43 клавиш. И ещё были знаки, значение которых Яндекс сейчас не находит.
Итогом, в портативных, количество клавиш ограничено, поэтому вынуждены были выбирать, какие знаки использовать.
В мартовских, по всем признакам, меньше 44-х клавиш, это показатель портативной.
В майских, присутствуют все знаки, это канцелярская.
В канцелярских по ГОСТу -52, уже были, в том числе, и ноль, и тройка, которых в ограниченной клавиатуре, не было, использовали "О" и "Зэ".
Но даже в 57 ещё не во всех.
В майских непонятно, есть ли эти цифры, потому что не было смысла, даже после введения клавиш, делать другие литеры.
И первые признаки различия этих букв и цифр, появились только в 60-е.
Буква О сейчас, ближе к кругу.
Ноль остался овалом, именно такой и была тогда литера "О".
Ну и различия, имеющие прямое отношение к делу ГД.
Вес Москвы-4=5,2 кг. Москва-5=5,5 кг. Нет никаких оснований считать, что машинка мартовских, весила более 6 кило. Плюс чемодан.

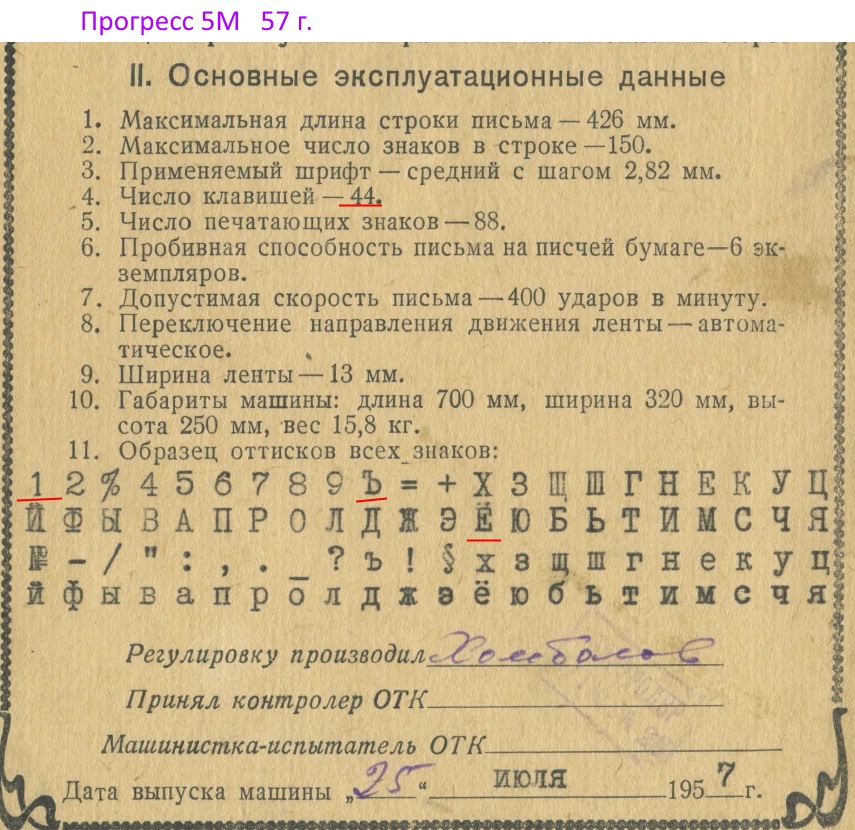

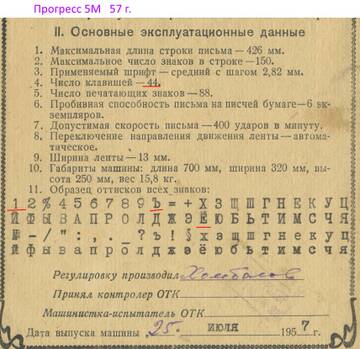

Канцелярская Прогресс-5=18 кг. 5 М=15 кг.
Если даже канцелярская машинка с укороченным валиком, на 320 мм, она всё равно весит не менее 13 кило. Ну и соответственно, чемодан больше и тяжелее.
Что это значит для понимания, где могло печататься, думаю, выводы просты.
Можно только добавить, что у эрзац-исследователей, которые делают выводы, до полного изучения матчасти, в прокуратуре Ивделя могло быть и две машинки, при этом, по штату, машинисток только одна.
...
К коменту под роликом Сазоновой.
Ну и очередной показатель, что для некоторых, быстрее бзаднуть, и пометить территорию, важнее, чем подробно изучить матчасть, и только потом с этим открытием лезть.
Это для Ю туба давно норма, со времён, когда Семилетов, чушь про полуформат там нёс, и толпа в экстазе была.
Глупостей там много, это разумным ясно из моего поста.
Как показатель, только упомяну, что там про 48 клавиш, которыми к 60-му году даже не пахло.
И привёл пример, что канцелярские были и на 44 клавиши.
Так же полное непонимание, как I десятиричное, повлияло на наличие в машинках арабской цифры 1.
